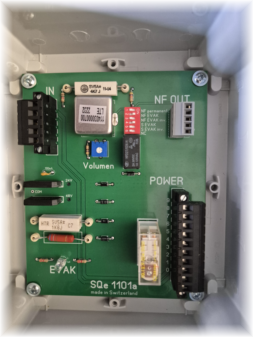

SQe – EVAK 100V/NF Interface
24V + 48V SchaltspannungDas EVAK 100V/NF Interface wurde in erster Linie dazu entwickelt, bei SSA- und ELA-Anlagen ein 100V Tonsignal (EVAK-Text) in ein Line-In Signal für einen lokalen Verstärker zu wandeln.
Weil dieses Signal in der Regel für gewisse Funktionen zur Verfügung gestellt werden muss, wurde die Möglichkeit geschaffen, das NF-Signal einzuschalten und mit potentialfreien Schaltkontakten zu unterstützen.
Das EVAK 100V/NF Interface kann aber auch für blosse Schaltzwecke benutzt werden. Dazu verfügt es standardmässig über ein Lastrelais (2 Umschaltkontakte / 250V 8A), mit dem Leistung-Schaltfunktionen vorgenommen werden können.
- NF-Signal ab 100V für den Line-In eines Verstärkers konvertieren
- NF-Signal einschalten bei Notruf / EVAK
- Das Line-In NF-Signal kann asymmetrisch oder symmetrisch genutzt werden
- Potentialfreien Umschaltkontakt für Notruf / EVAK (24V / 1A, 60V / 0,25A)
- Das 100V Signal durchschleifen und auf eine Lautsprechergruppe schalten.
- Einschalten von externen Lautsprechern
- Ausschalten von externen Lautsprechern
- Umschalten von externen Lautsprechern
- Einschalten von 230V Netzspannung (max. 8A)
- Ausschalten von 230V Netzspannung (max. 8A)
- Umschalten von 230V Netzspannung (max. 8A)
- Nutzbare Steuerspannung +24V und +48V
- Verpolungs-Schutz
- Sicherung für Steuerspannung-Schutz (im Busverbund)
