– SIF-Steuerinterface

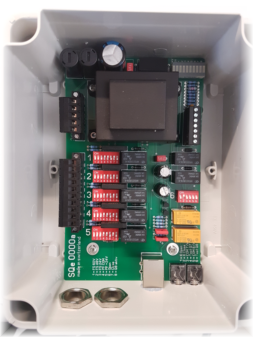

Das SIF-Steuerinterface
wurde in erster Linie dazu entwickelt, verschiedene Steuersignale in reine
Massensignale zu wandeln, welche zur Ansteuerung modernen Geräte erforderlich
sind.
Das
Interface verwaltet 5 Eingänge und erzeugt damit 6 Masse-Steuersignale.
Ebenso bietet
das Interface die Möglichkeit eines potentialfreien Umschalters für die
Überwachung der Anlage und des Interfaces.
Die 5
Eingänge können überwacht und separat mit einem potentialfreien Kontakt
weitergegeben werden.
Das
Steuerinterface verfügt über eine unabhängige Stromversorgung 24 V DC 16 VA,
welche direkt an 230 V AC angeschlossen werden kann. Bei Bedarf kann die
Speisung mit 24V DC erfolgen.
Über eine
Sicherung wird zusätzlich 24 V DC 100 mA für externe Steuerfunktionen zur
Verfügung gestellt.
- Ø Konvertiert einen potentialfreien Schalter in ein Massesignal oderØ Konvertiert ein 24 V, 48V oder 60V Signal in ein MassesignalØ Ein Mischbetrieb der verschiedenen Eingangssignale ist möglichØ Unterstützt inverse SignaleØ Konvertiert ein Massesignal in eine ÜberwachungskontrolleØ Die Eingänge können nach Bedarf überwacht werdenØ Anstelle der Überwachungskontrolle kann auch ein Weiterleitungs-Signal erzeugt werden.Ø Vom Eingang 5 wird zusätzlich ein Masseimpuls an den Ausgang 6 gesendet (beim Ein- und Ausschalten wird jeweils einen Impuls von ca. 3 Sekunden erzeugt)Ø Vom Eingang 5 ist eine Einschaltung des Audio Line-In Signals möglich (2 Stereo Klinkenbuchsen 3,5mm vorhanden).Ø Die Steuersignalabgänge erfolgen über eine RJ45 Buchse.Ø Netzteil für den Anschluss an 230V AC ist vorhanden.Ø Eine externe Speisung mit 24 V DC 800 mA ist möglich.
